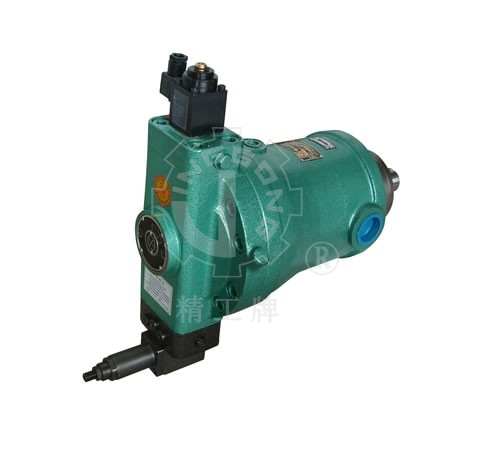

内控型BCY电液比例变量轴向柱塞泵
BCY14-1B型电液比例控制变量泵控制灵活、动作灵敏、重复精度高、稳定性好，能方便地实现液压系统的遥控、自控、无级调速、跟踪反馈同步和计算机控制，适用于工业自动化的要求。
产品介绍
产品概述：
在液压系统中，电液比例变量轴向柱塞泵因控制灵活，动作灵敏、重复精度高、稳定性好，而应用比较广泛，目前所用的电液比例变量轴向柱塞泵都是利用外控油源来控制其变量，即另有一套液压系统作为控制泵变量的液压源，这种用外控油泵来控制泵变量的不足之处是消耗能源大，体积庞大，成本高，工艺复杂，采用内控变量后，泵阀一体化，结构紧凑，显著降低了成本。
在液压系统中，电液比例变量轴向柱塞泵因控制灵活，动作灵敏、重复精度高、稳定性好，而应用比较广泛，目前所用的电液比例变量轴向柱塞泵都是利用外控油源来控制其变量，即另有一套液压系统作为控制泵变量的液压源，这种用外控油泵来控制泵变量的不足之处是消耗能源大，体积庞大，成本高，工艺复杂，采用内控变量后，泵阀一体化，结构紧凑，显著降低了成本。
工作原理
主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。
BCY14-1B型电液比例控制变量泵，是利用“流量——位移——力反馈”的原理设计的，是CY14-1B型轴向柱塞泵中一种新的变量型式，是靠外控油压来控制变量机构，并利用输入比例电磁铁的电流大小来改变泵的流量，输入电流与泵的流量成比例关系。该泵控制灵活、动作灵敏、重复精度高、稳定性好，能方便地实现液压系统的遥控、自控、无级调速、跟踪反馈同步和计算机控制，适用于工业自动化的要求。
型号说明：

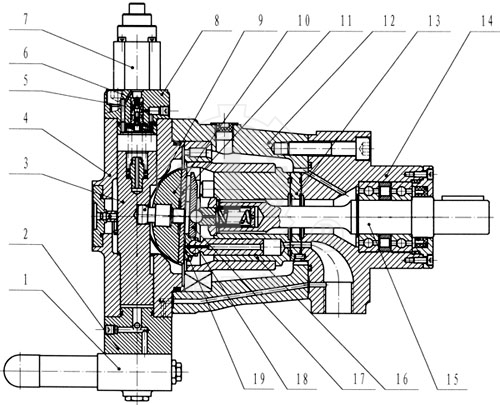

结构图：
1、直动式减压阀2、阀块法兰3、变量活塞4、变量壳体5、阀套6、先导阀7、比例电磁铁8、阀体法兰9、销轴

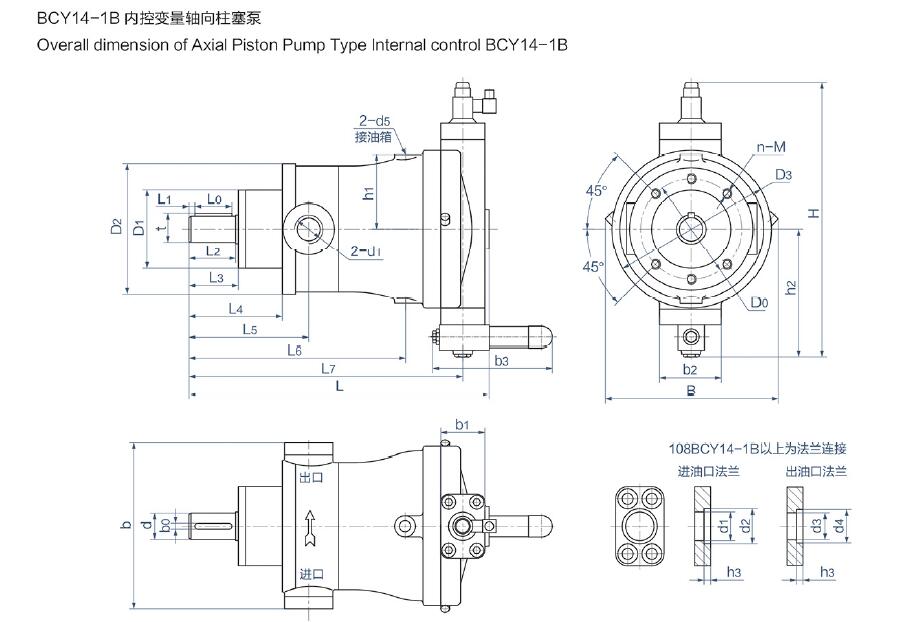

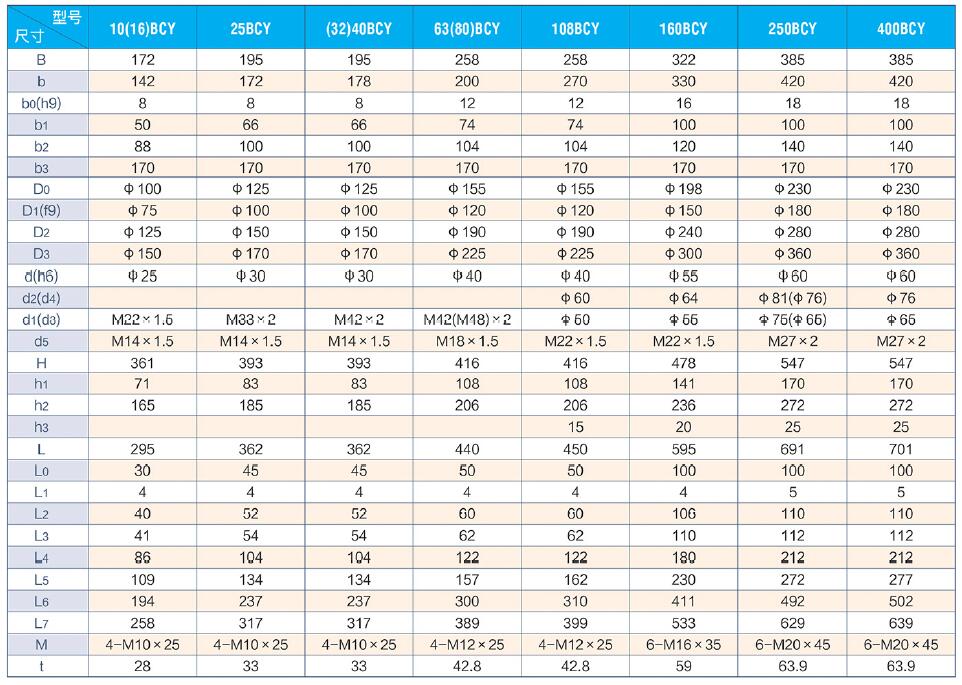

外形尺寸：
型号说明：
结构图：
1、直动式减压阀2、阀块法兰3、变量活塞4、变量壳体5、阀套6、先导阀7、比例电磁铁8、阀体法兰9、销轴
10、变量头11、止推板12、泵壳13、配油盘14、泵体15、传动轴16、缸体组件17、回程盘18、柱塞19、滑靴
外形尺寸：
