CCY14-1B机动(伺服)变量轴向柱塞泵

CCY14-1B机动(伺服)变量轴向柱塞泵

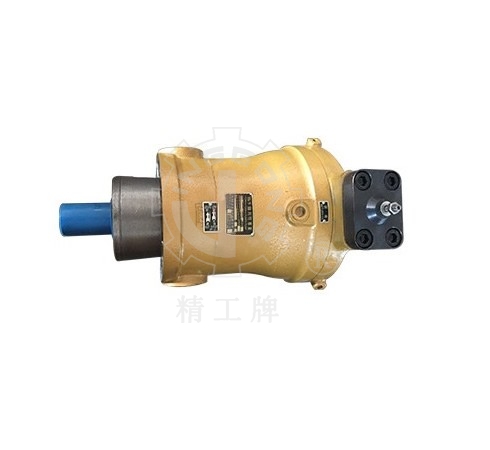

CY14-1B 系列泵是采用缸体旋转,靠变量头(斜盘)变量的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡的油膜厚度设计,使上述两对运动面之间处在纯液体磨擦下运转,并省去了重型推力轴承,因而与其它类型的泵相比,具有结构简单、体积小、效率高、重量轻、噪音低、寿命长、自吸能力强等优点

分享:

产品介绍

产品概述:
CY14-1B 系列泵是采用缸体旋转,靠变量头(斜盘)变量的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡的油膜厚度设计,使上述两对运动面之间处在纯液体磨擦下运转,并省去了重型推力轴承,因而与其它类型的泵相比,具有结构简单、体积小、效率高、重量轻、噪音低、寿命长、自吸能力强等优点,它适用于锻压机械、机床、船舶、航空、冶金机械、塑料机械、工程机械和矿山机械等液压设备。

工作原理:

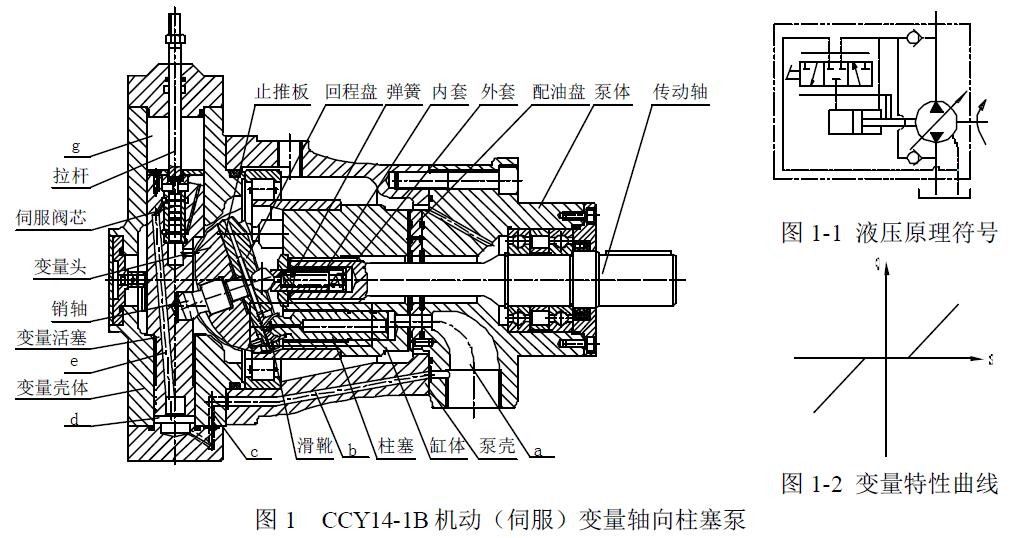

主体部分(如图 1)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在止推板(或斜盘)上,同时中心弹簧通过外套将缸体压在配油盘上,起初始密封作用。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。




如图 1 泵的压力油(>5MPa)由通道(a)、(b)、(c)进入变量壳体下腔(d),当拉杆向下移动时,推动伺服阀芯向下运动,则(d)腔内压力油经通道(e)进入上腔(g),推动变量活塞向下移动,带动销轴使变量头绕钢球中心旋转,改变变量头的倾斜角,使柱塞行程变化,达到变量目的。反之,拉杆向上运动,变量活塞亦向上移动,变量头的倾斜角向相反方向变化,当倾斜角变至0°后,则向负偏角方向变化,油流产生换向,泵的进出口交换。
泵的液压原理见图 1-1,变量特性见图1-2。本泵特别适用于闭式油路液压系统和频繁变量(每一工作循环都需变量)的开式油路系统之中,其操纵可以采用手动杠杆机构、凸轮机构以及汽缸、液压缸等各种方式。

型号说明:

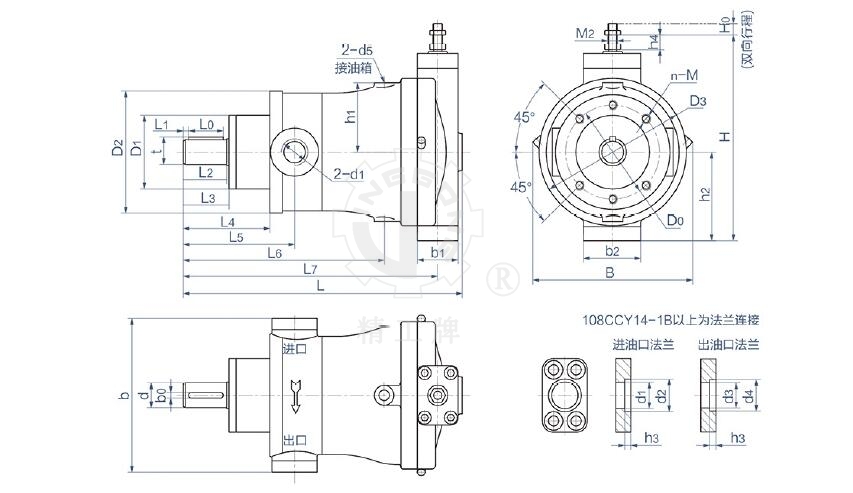

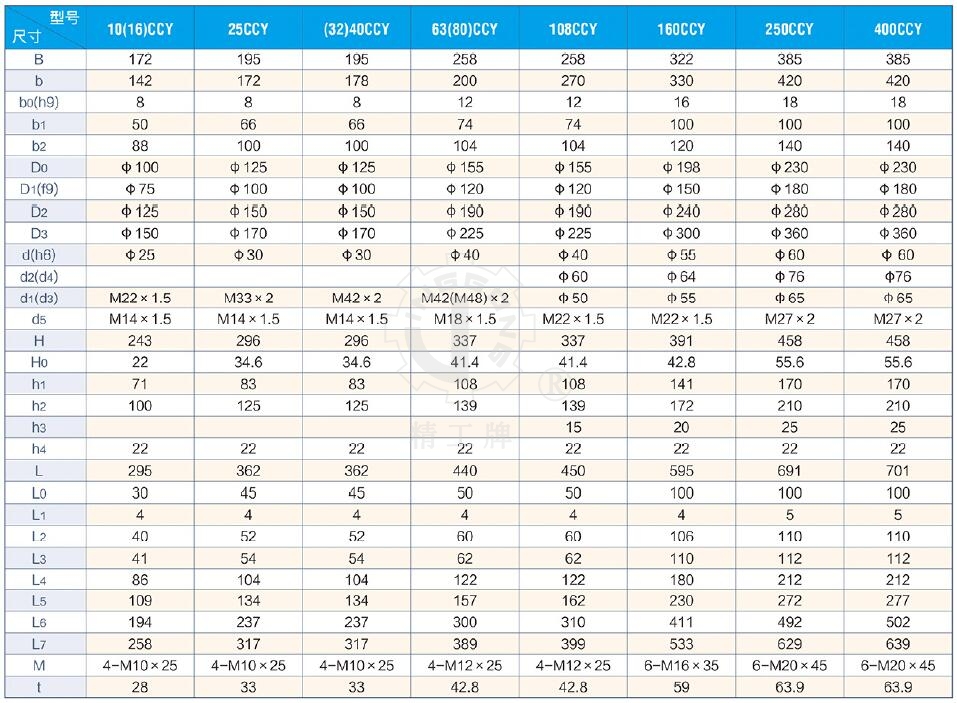

外形尺寸:
