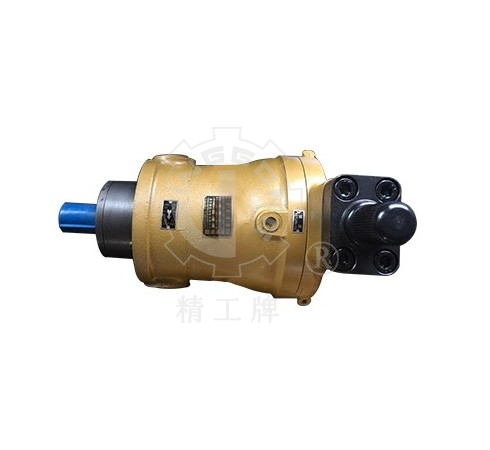

YCY14-1B压力变量轴向柱塞泵
采用缸体旋转,靠变量头(斜盘)变量的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡的油膜厚度设计,使上述两对运动面之间处在纯液体磨擦下运转,并省去了重型推力轴承,因而与其它类型的泵相比,具有结构简单、体积小、效率高、重量轻、噪音低、寿命长、自吸能力强等优点
产品介绍
产品概述:
CY14-1B 系列泵是采用缸体旋转,靠变量头(斜盘)变量的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡的油膜厚度设计,使上述两对运动面之间处在纯液体磨擦下运转,并省去了重型推力轴承,因而与其它类型的泵相比,具有结构简单、体积小、效率高、重量轻、噪音低、寿命长、自吸能力强等优点,它适用于锻压机械、机床、船舶、航空、冶金机械、塑料机械、工程机械和矿山机械等液压设备。
工作原理:

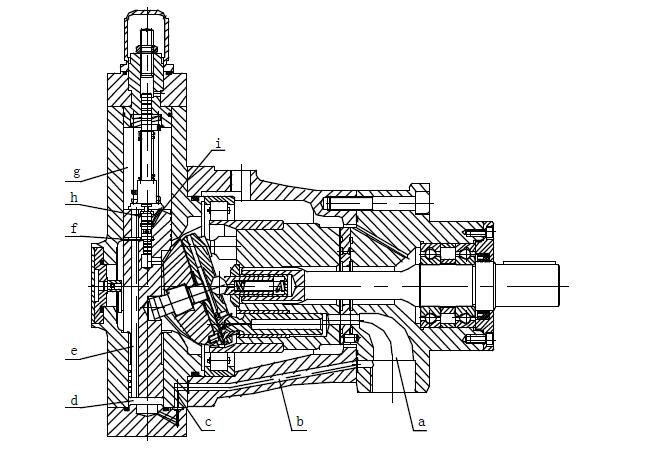

主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。 压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。当来自主体部分的高压油通过通道(a)、(b)、(c)进入变量壳体下腔(d)后,油液经通道(e)分别进入通道(f)和(h),当弹簧的作用力大于由油道(f)进入伺服活塞下端环形面积上的液压推力时,则油液经(h)到上腔(g),推动变量活塞向下运动,使泵的流量增加。当作用于伺服活塞下端环形面积上的液压推力大于弹簧的作用力时,则伺服活塞向上运动,堵塞通道(h),使(g)腔的油通过(i)腔而卸压,此时,变量活塞上移,变量头偏角减小,使泵的流量减小。 调节流量特性时,可先将限位螺钉拧至上端,根据所需的流量和压力变化范围,调节弹簧套,使其流量开始发生变化时的初始压力符合要求,然后将限位螺钉拧至终级压力时的流量不再发生变化,其中间的流量与压力变化关系由泵的本身设计所决定。
型号说明:
结构图:

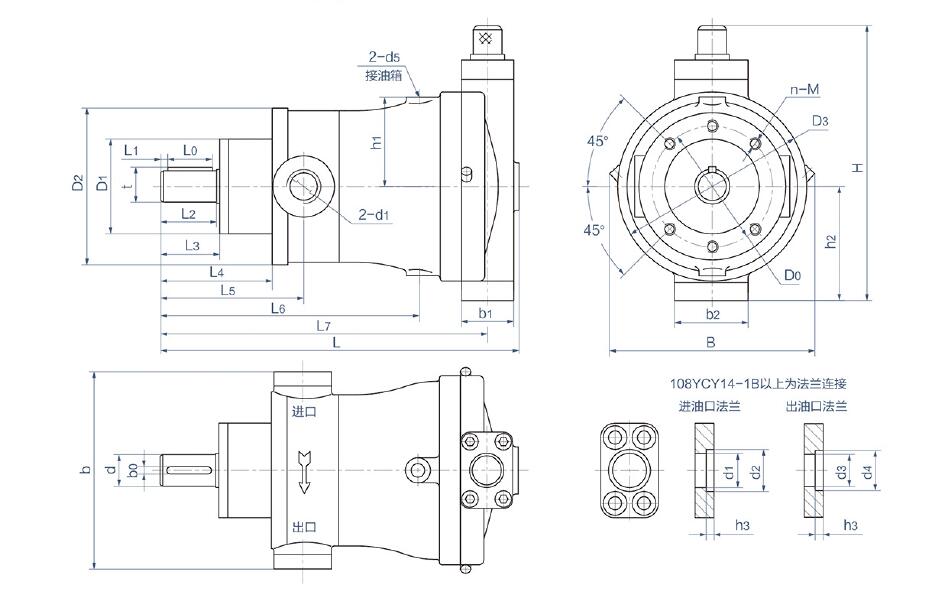

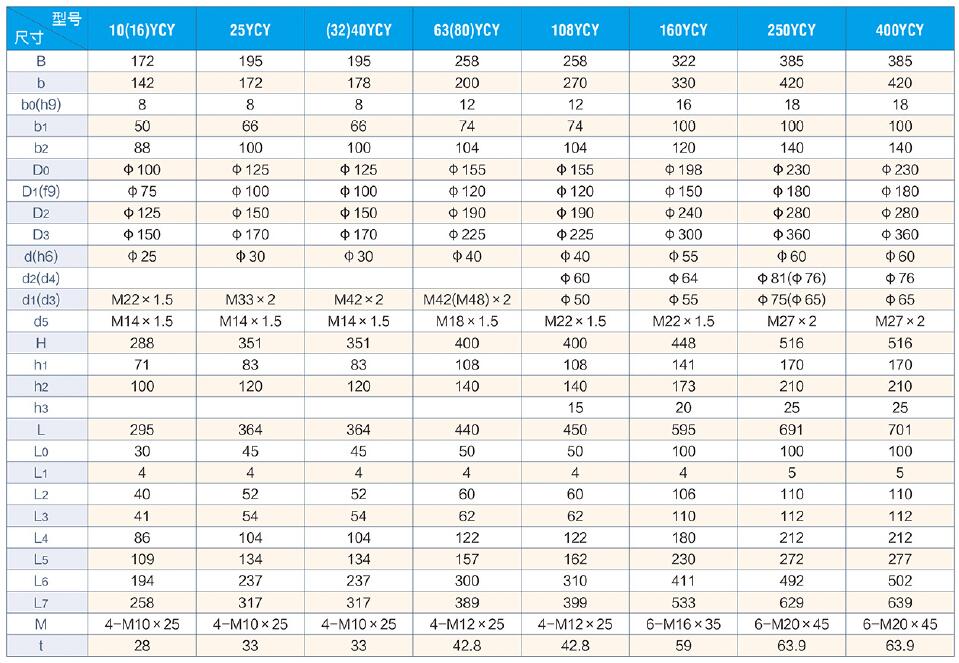

外形尺寸:
型号说明:
结构图:
外形尺寸:
