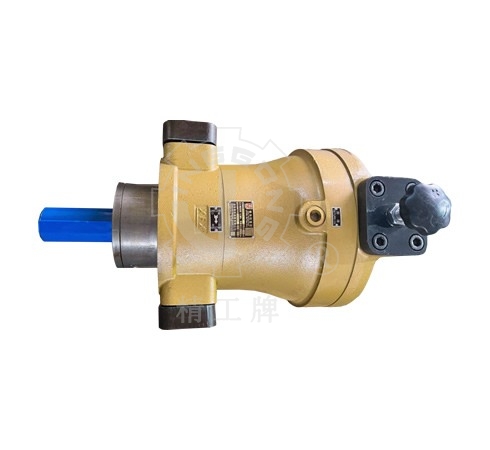

SCY14-1B手动变量轴向柱塞泵

SCY14-1B手动变量轴向柱塞泵

手动变量泵靠外力转动调节手轮改变流量,旋转调节螺杆,带动变量活塞沿轴向移动,同时带动变量头绕中心转动,达到变量目的,当达到所需流量时可用锁紧螺母紧固。调节手轮顺时针转动时,流量减小。

分享:

产品介绍

产品概述:
CY14-1B 系列泵是采用缸体旋转,靠变量头(斜盘)变量的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡的油膜厚度设计,使上述两对运动面之间处在纯液体磨擦下运转,并省去了重型推力轴承,因而与其它类型的泵相比,具有结构简单、体积小、效率高、重量轻、噪音低、寿命长、自吸能力强等优点,它适用于锻压机械、机床、船舶、航空、冶金机械、塑料机械、工程机械和矿山机械等液压设备。

工作原理:
主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
手动变量泵靠外力转动调节手轮改变流量,旋转调节螺杆,带动变量活塞沿轴向移动,同时带动变量头绕中心转动,达到变量目的,当达到所需流量时可用锁紧螺母紧固。调节手轮顺时针转动时,流量减小。
调节手轮逆时针转动时,流量增加。其百分值可粗略从刻度盘上读出。工作时改变流量须卸荷操作。这种变量型式只适用于不频繁变量,而且不需要远距离操纵的情况下。

型号说明:

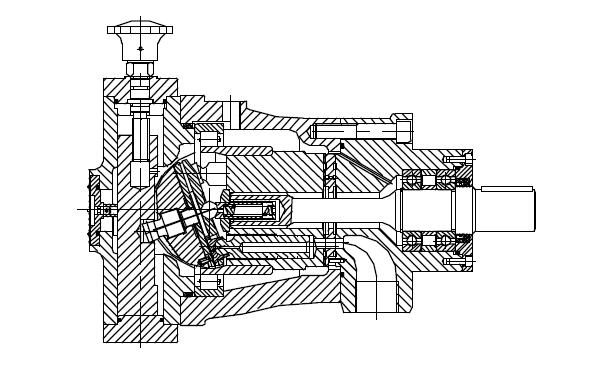

结构图:

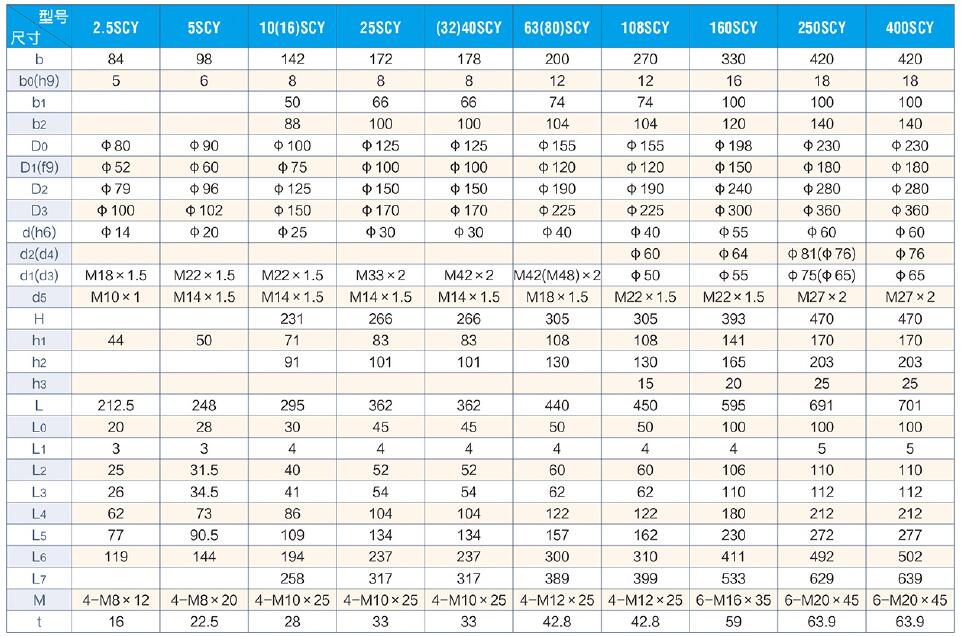

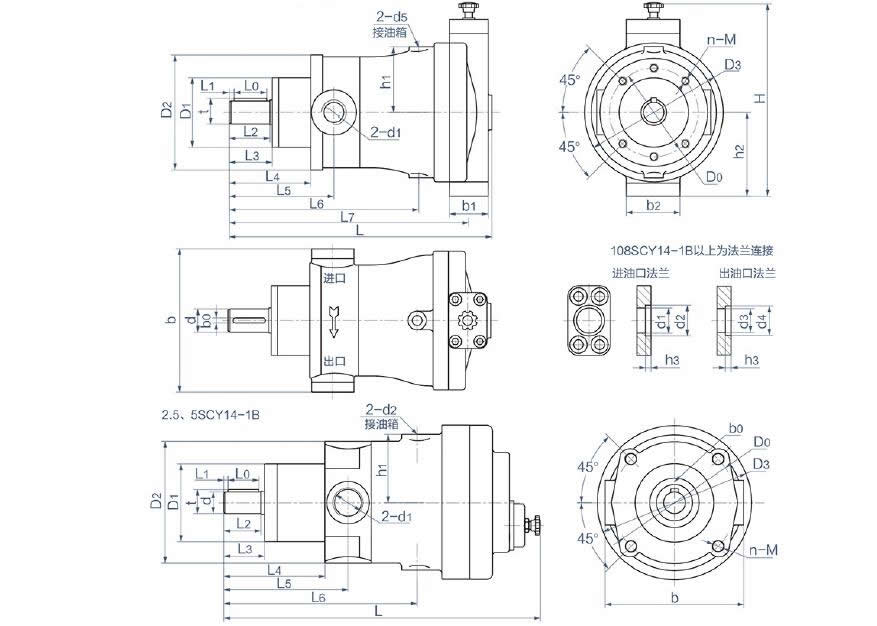

外形尺寸:
